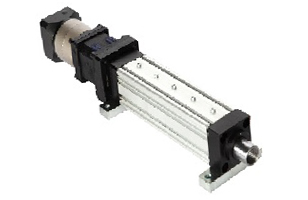

力姆泰克IMB系列伺服电动缸

内含长寿命润滑脂,免维护

向下翻动查看更多+

力姆泰克伺服电动缸

力姆泰克IMB系列伺服电动缸采用瑞士先进的伺服缸结构设计和进口散件国内组装, 保证力姆泰克伺服电动缸在国内的领先地位, 精密磨制滚珠丝杠保证伺服缸整体位置精度达到0.02mm, 闭环控制精度达到5um;最大额定载荷达到35吨;速度达到1米/秒, 可以100%连续工作;精密推力控制精度为5%,闭环控制精度为1%;精密控制速度,高性能高低速性能,高动态响应时间, 高加速度,高刚性,抗冲击力;超长寿命,操作维护简单,噪音低。
可以在恶劣环境下无故障长期工作,并且实现高强度,高速度,高精度运动,运动平稳,低噪音,特有防转功能保证设备的高精度位置控制以及高安全性; 伺服电动缸可以完全替代液压缸和气缸,并且实现环境更环保,更节能,更干净的优点,很容易与PLC等控制系统连接,实现高精密运动控制。 伺服电动缸的防护等级可以达到IP55,IP56,所以可以广泛的应用在造纸行业,化工行业,焊接行业等室外环境恶劣的情况下正常工作!

IMB伺服电动缸性能参数表:

产品系列 IMB10 IMB20 IMB30 IMB40 IMB50 IMB60 IMB80
  丝杠导程 mm 4 5 10 5 10 25 5 10 20 5 10 20 6 10 20 16 20 32
  最大推力 N 600 3500 3500 8500 8500 5000 18000 22000 12000 22000 45000 30000 30000 55000 60000 100000 150000 150000
  最大速度 mm/s 333 350 700 229 458 1145 142 283 567 112 225 450 105 175 350 226 283 453
  最大推力丝杠输入扭矩 Nm 0.53 3.87 7.66 9.40 18.61 27.40 19.70 48.66 52.55 24.08 98.53 131.37 39.41 120.4 262.74 308.82 579.04 926.46
  滚珠丝杠额定动载 KN 4.7 7.6 7.5 12.7 17.4 10 23.2 29 15.8 26 55.6 45.7 34.2 62.4 90.8 200 305 305
  平行缸体旋转惯量 kg㎡10-4 0.0415 0.552 0.575 1.286 1.351 1.426 7.079 7.482 9.186 78.739 78.913 79.609 82.452 82.793 83.545 196.664 200.613 205.236
  直线缸体旋转惯量 kg㎡10-4 0.0245 0.128 0.156 0.745 0.81 0.885 4.006 4.425 6.028 32.619 32.793 33.489 52.312 53.356 54.127/td> 150.534 154.630 154.630
  每100mm旋转惯量 kg㎡10-4 0.0165 0.0515 0.053 0.301 0.305 0.329 1.965 1.978 2.129 4.83 4.83 4.83 12.1 12.1 12.1 31.742 31.850 32.318
  最大行程 mm 500 500 1000 1200 1500 2000 2500
  最大输入转速 rpm 5000rpm 4200rpm 2750rpm 1700rpm 1350rpm 1050rpm 850rpm
  最大加速度 m/s2 3 3 6 3 6 10 3 6 10 3 6 10 3 6 10 3 6 10
  缸体重量(无电机)kg 5.3 7.9 18.2 29 76.9 126.3 132.6
  每100mm行程重量 kg 0.78 1.03 2.1 3.5 4.8 7.1 15
  内部机械结构     IMB系列----滚珠丝杠伺服电动缸100%连续工作制,长寿命
IMA系列----梯形丝杠伺服电动缸30%间歇工作制,一般寿命
IMR系列----行星丝杠伺服电动缸100%连续工作制,超长寿命,比滚珠丝杠高15倍
  动力管最大空旋转角度° ±0.3 ±0.3 ±0.3 ±0.25 ±0.15 ±0.15 ±0.3
  轴向间隙 mm 0.02-0.04 0.02-0.04 0.02-0.04 0.02-0.04 0.02-0.04 0.03-0.05 0.03-0.05
  300mm导程误差 mm 0.023 0.023 0.023 0.023 0.023 0.023 0.03
  重复精度 mm 0.02 0.02 0.02 0.02 0.02 0.02 0.03
  CAD图纸下载 mm CAD图纸下载 CAD图纸下载 CAD图纸下载.02 CAD图纸下载 CAD图纸下载 CAD图纸下载 CAD图纸下载

伺服电动缸型号标注

伺服电动缸寿命计算

滚珠丝杠的预期寿命L10是90%的滚珠丝杠在金属材料疲劳失效 前所能达到或超过的运行距离,单位为百万毫米,滚珠丝杠预 期寿命L10并是保质承诺,同时寿命的预期要在正确的维护,无 污染和正确的润滑!

假如滚珠丝杠的预期寿命需要高于90%,则将预期寿命乘以如下系数:

95% :L10 x 62% 96% :L10 x 53% 97% :L10 x 44%
98% :L10 x 33% 99% :L10 x 21%

无预紧单螺母寿命计算公式:


L10 : 理论寿命公里数 Km
C : 额定动载N S:丝杠导程 mm

无预紧单螺母寿命计算公式:


L10(1)伸长方向预期寿命,公式同无预紧单螺母寿命计算公式
L10(2)压缩方向预期寿命,公式无预紧单螺母寿命计算公式



加权平均负载计算

为了精确计算滚珠丝杠的寿命,我们首先计算出加权负载,如下图所示 为负载随行程的变化!


注意:零齿预紧螺母的额定载值为无预单螺母的额定动载值的63%,预紧螺母的计算预期寿命将是相同尺寸,负载,应用场合无预紧单螺母的计算预期寿命25%!
